?????? 為了提高生產效率，就要進行效率管理；進行效率管理，就要制定標準工時。 我現在的公司是塑膠自動的噴涂流水線要計算產品的標準工時，很難呀？ 問題點存在我認為噴油的工時與以下有關：
??????? 1.噴油件的大小尺寸（尺寸越大自然工時越多，而且要隔開噴涂）
??????? 2.噴油的工藝程度（噴涂紅色或珍珠白都是要噴三次油漆。設備耗時多，工時長。）
??????? 3.噴油的質量（噴油的高要求質量調試的顏色會影響工時）
??????? 4.油漆的因素（不同油漆的噴油難度是不同的，比如PU烤漆就很難）
??????? 5.溫度和濕度等環境因素（溫度和濕度必須綜合起來考慮決定油漆烤干的時間，還有干凈的環境也很重要）
??????? 6.工具（噴槍，空壓機等）的影響需要考慮
??????? 7.噴油生產的不平衡（有的膠件需要2道以上甚至3道噴油工序，設備耗時多，工時就多）
??????? 8.油漆調配的工藝技術不同，顏色多。所耗費的時間不一樣。
??????? 9.每天投入生產的產品型號多，小批量多。（投入生產批量數量影響工時因數） 比如：現在部門的自動線生產產品 自動線的自轉周期是固定的，每周柱子數也是固定的，（23分鐘一圈1400個） 每轉一周產出的產品數量也是固定的。（也跟夾具有關，有的上一個，有的上兩個，有的要隔開）

?????? 假如每周期最大產量是3500個，用一個小時，既產能3500個/小時 但是如果只做1000個產品 周期也是1小時 那么產能就是1000pcs/小時 如果只做100個產品 周期也是100 pcs/小時 實際現在生產的數量多樣化，這個工時我的計算如下： 現在的夾具只能掛1PCS，產品按照1400PCS，設定工序的瓶頸時間？則每個標準產品的標準工時為？/1=？S，1400PCS*？S/3600S/H=？H

　　程序中用到的指令有：
（1）基本指令：LD、LDI，分別是梯形圖中的常開點和常閉點。
（2）基本指令：EU、ED，分別是“上升沿檢測指令”和“下降沿檢測指令”，單步循環內導通有效。
（3）基本指令：OUT，是線圈輸出指令。
（4）基本指令：TON，是計時器指令。
（5）數據傳輸：DMOV，是雙字?jǐn)?shù)據傳輸指令。
（6）整數算術運算：DINC，是長整數增一指令。
（7）比較觸點指令：LDD>、LDD=、LDD<，是長整數比較指令。
　　從上可以看出，電子裝配生產線所用到的指令是比較簡單的，數量種類不多，基本上是順序和邏輯的編程。實際上，大多數的應用場合，即使是復雜的功能，也可能通過基本指令的組合來實現。適當應用高級的應用指令則可以使程序的可讀性增強。

　　順序步驟程序設計，是將一長串流程分解為一個個步驟，每個步驟單獨完成一項邏輯運算和動作。在每個步驟上，都設置一個人為的標志位，用以明確表示當前運行的步驟，并通過此標志位限定設備的輸出，達到使整個系統按照步驟嚴格運行的目的；并使得整個程序的條理清晰，各步驟邏輯簡潔明確，有利于日后的維護和修改。
如下圖2為生產線上“左一”單向移載傳送帶的編程示例：
?
　　如圖2中所示，“左一”單向移載傳送帶的流程劃分為五個步驟，分別以標志位M100、M101、M102、M103、M106來表示。在運行中，M100~M106順序地被置位，在每個步驟中，相應的操作運算由相應的標志位來開通，使得設備運行得以按順序進行，程序脈絡十分清晰。
　　例如第1行，當X47置位，表明工裝臺進入了圖1中“左一”的B2位置，當A2處無工裝板積壓，則M100就被置位并自保持，“左一”開始進行這塊工裝臺的移載操作（步驟M100）。到了第2行，Y21會因?yàn)镸100置位而復位，使該Y21對應的阻板氣缸下降，將這塊工裝臺放行，隨B傳送帶進入“左一”傳送帶上。第3、4行，當工裝臺進入“左一”完畢（此時觸動了X44行程開關），延時1秒（T1時間繼電器），然后就根據條件將M101置位并自保持，程序進入步驟M101。可見，程序?qū)?huì)按順序進行，直到工裝板被準確送出“左一”傳送帶為止。
　　到了步驟M106，M106短暫地置位后，將在下一個掃描周期內復位M100和T0，使得M100~103全部步驟都復位，系統就開始等待下一次移載操作。
（2）狀態標志替代方法
　　在“左二”和“右二”雙向移載傳送帶的操作時，有可能會出現A線和B線兩塊工裝臺同時到達的現象。在這種情況下，“左二”、“右二”如何處理這個矛盾？哪個工裝臺會先運行？這里，就有個優先狀態標志的設置和判斷。如果兩邊各用一個行程開關來置位相應標志位，程序并不好寫，因?yàn)橹梦缓蟮臉?biāo)志位沒有“優先”的特征，都是“1”，還是會造成混亂。如果用“輸入端中斷”來編程，則會因?yàn)楦鞣N原因（如輸入誤動作）導致系統的錯誤操作——在這種生產線上是很容易出現輸入的誤動作的。
　　在這里，程序設計者用了一個狀態標志替代方法，用兩個累加數的大小來代表工裝臺，如下圖3所示。
?
　　如圖3所示，程序中采用了D100和D102兩個32位長整型寄存器用來做累加比較。當工裝臺同時進入時圖1中的A3、B3時（這個“同時”還是有些微差別的），如圖3所示的程序，M200和M250都置位，A和B兩邊都進入了移載程序的第一步，第4、5行就是對D100和D102進行累加，則當運行到第6行時，D100和D102的差別比較就會出來了。在D100大于和等于D102時，M120被置位；在D100小于D102時，M121被置位。這樣，通過累加和比較，會得出一個優先的判斷并固定用兩個標志位M120及M121來表示（實際上，這樣編程就能得到“先到者優先”的結果，現場所謂工裝臺“同時”達到對PLC來說還是非同時的）。隨后的編程則將兩邊的步驟可以分開來寫，并且還能相互添加一些聯鎖，保證兩邊的步驟不互相干擾。

　　控制柜是整個生產線的核心，其中關鍵的設備是PLC。生產線選用的是艾默生網絡能源有限公司的新產品EC20系列的PLC及擴展模塊。
　　EC20系列PLC是高性能的通用PLC，內存指令容量達到8k；典型基本指令執行速度0.09~0.42μs，典型應用指令則為5~280μs；支持高達50kHz的高速輸入和80kHz的高速輸出；具有豐富的中斷功能，有8路輸入中斷、3個定時、6路高速計數；支持工業標準的Modbus通訊網絡，指令有浮點運算、PID、高速I/O、通訊等20類共243條；具有掉電檢測和后備電池保持。可擴展多個模塊，擴展模塊有數字型、模擬型、溫度型的模塊。
　　EC20的編程采用界面友好的窗口軟件，支持多種編程方式（梯形圖、指令列表、順序功能圖），方便地監控和調試，可在線修改程序。
（1）PLC設備配置：
　　1個主模塊EC20-3232BRA，繼電器型輸出，220VAC電源，32輸入和32輸出；
　　1個擴展模塊EC20-0808ER，繼電器型輸出，8輸入和8輸出。
（2）輸入設備配置：
　　輸入設備有——a.旋臂式行程開關，用于工裝臺的位置檢測；b.限位開關，用于工裝臺、運動機械、氣缸的到位檢測；c.腳踏開關，用于裝配工位上的人工操作；d.轉換開關，用于操作模式的選擇，在控制柜和裝配工位上，控制柜上是整體運行模式的選擇，裝配工位上是手/自動切換。EC20輸入端是漏型輸入，因此輸入設備采用EC20模塊的COM點為輸入接線回路端。
（3）輸出設備配置：
　　輸出設備有——a.繼電器-電磁閥-氣缸，PLC輸出點通過控制繼電器來控制電磁閥，電磁閥再控制氣缸的進氣和排氣，從而實現氣缸的頂升和下降，繼電器-電磁閥-氣缸的組合是通過電氣輸出的接點控制氣動操作設備的一種有效手段；b.繼電器-接觸器，PLC輸出點通過控制繼電器來控制接觸器，從而實現電機的啟停操作、設備的開關及其它電路的通斷，繼電器-接觸器的組合是用小容量的輸出點來控制大容量的電氣回路的正確方法；c.繼電器，PLC部分輸出控制可通過繼電器直接進行，如指示燈、蜂鳴器等小容量電路。
　　一般情況下要注意PLC的輸出點不應用于直接接入和控制各種被控制電氣回路，要通過繼電器等元件來提高控制容量，以及起到隔離的作用。

（1）上電后A和B傳送帶并行反向運行，其速度由變頻器面板設置，固定運行，調試成功后不需要更改。
（2）兩端的移載傳送帶負責把工裝臺在兩條A和B傳送帶之間循環移載。例如當工裝臺沿A線運行到“右一”前A1位置碰到檢測的行程開關，則當“右一”處于空閑時（無工裝臺在上面，也沒有工裝臺堆積在B傳送帶起點B1時），“右一”將會進入單向移載程序。這時工裝臺繼續運行到就位位置A1’觸動行程開關，則“右一”氣缸會頂升，把工裝臺頂起來，“右一”傳送帶啟動運行，把工裝臺送到對面的B1起點，然后氣缸放氣，工裝臺放下。這就完成了一次單向移載。“左一”運行方式同上述方式的順序是一致的。
（3）在選擇不同的小段組合工作運行模式時，如果兩條傳送帶被分成兩段或三段循環運行，則中間的兩段移載傳送帶負責把工裝分別在各自的循環路徑上移載，實現分段運行。例如當工裝臺沿A傳送帶運行到“左二”前位置A3，則開始進行移載檢測，如果“左二”處于空閑時（無工裝臺在上面，也沒有工裝臺堆積在B傳送帶出口點B3時），“左二”將會進入移載程序，這時工裝臺繼續運行到就位位置A4觸動行程開關，則“右一”氣缸會頂升，把工裝臺頂起來，“右一”傳送帶啟動運行，把工裝臺送到對面的B4點，然后氣缸放氣，工裝臺放下。這就完成了一次A向B的工裝臺移載。而對面的工裝臺也可按相仿的順序從B5點轉移到A5點。
（4）中間移載傳送帶根據各循環路徑上工裝到位的先后順序來排隊，先到先走，解決兩邊沖突的問題。
（5）移載傳送帶通過氣缸頂升和皮帶滾輪傳送來實現工裝移載
（6）現場有手/自動轉換開關、腳踏開關用以實現手動操作。
（7）整條線運行前先根據要求選擇運行模式（即小段組合運行方式）。

　生產線設備構成和功能簡述如下：
（1）生產線由兩條長長的平行傳送帶A和B作為其主體設備，生產用的工裝臺就放置在這兩條傳送帶上，依次順序運行到一個個裝配測試工位。兩條傳送帶A和B運行方向相反，因此，工裝臺就是從A這邊去，從B那邊回。
（2）傳送帶A和B兩端通過末端的單向移載傳送帶連通成環形的整體，工裝臺在運行到某一條傳送帶的末端，就通過末端的單向移載傳送帶轉移到另一條傳送帶的起點。圖1中左邊的末端單向移載傳送帶簡稱“左一”，右邊的末端單向移載傳送帶簡稱“右一”。
（3）在傳送帶A和B之間，還有兩條中間的雙向移載傳送帶，左邊的簡稱“左二”，右邊的簡稱“右二”。通過選擇運行模式，這兩條雙向移載傳送帶可以投入運行，在從而實現將生產線分解成1~3小段組合運行的功能。這樣可以在生產線各小段分別安排不同工序流程的多種產品進行同時加工，提高了生產效率，滿足多產品排產的要求。
（4）圖1中最左邊為控制柜，內裝PLC及其外圍輸入輸出電路，還有電機主電路的設備，包括變頻器、空氣開關、接觸器等。
（5）在傳送帶中，布置了很多的行程開關、微動開關，用于檢測工裝臺運行的位置，轉換成為開關量數字信號輸入PLC控制器，使PLC能根據這些工裝臺的位置進行運行程序的運算和控制輸出。
（6）在裝配測試工位上，還有一些手自動轉換開關、腳踏開關、阻擋氣缸釋放按鈕等，多是開關量數字信號輸入（除了氣缸按鈕不是），可通過這些裝置人工操作工裝臺和傳送帶的運行。
（7）電機是由PLC輸出的開關信號來進行啟停控制的；氣缸的頂升和下降是由電磁閥控制生產用壓縮空氣對氣缸的進氣和排氣來實現的，而電磁閥則也是由PLC輸出開關信號來控制的。
（8）A和B傳送帶的運行速度分別由兩臺變頻器來調節速度大小，運行中采用定速運行，滿足運行工藝要求。

? 插件作業指導書
? 一、生產用具、原材料 生產線、元件切腳整形機、鑷子、電子元件、線路板、自熄管
? 二、準備工作
?????? 1、將需整形的元件整形.
?????? 2、了解新產品插件注意事項,對特殊材料對人員的職能培訓. 投料前檢查品保檢驗合格單,產品批號,了解物料的完整性及可靠性.
? 三、操作步驟
?????? 1、按PCB板標識圖及樣品整流器,把各元件插入PCB板中,達到樣品或要求的規定的成型高度.
? 四、工藝要求 :
?????? 1、元件的整形、排列位置嚴格按文件規定要求,不能損傷元器件.
?????? 2、二極管、三極管、電解電容、電感是有方向性,必須按PCB板上的方向進行插件.
?????? 3、無極性元件的在插件的過程中,必須保持一致性. 元器件不得有錯插、漏插現象.
?????? 5、不同包裝的三極管不得混用,發現異常元件及異常外型材料及時反饋組長,由技術部、品保部、物控部決定處理.
?????? 6、每天下班前清理工作臺面,并及時把多余元器件上交組長處理.
?????? 7、完工后清理設備及崗位.
? 五、注意事項
?????? 1、后工序員工或檢驗員發現漏插元器件不能擅自將元器件插入線路板,必須經組長鑒別.
?????? 2、每批次組長負責與技術部一起制作首板,以后批量制作嚴格按首板插件標準執行,每批制作前必須經過首檢合格后方可批量投入生產.
?????? 3、杜絕元件插件不到位,漏插、插反,插錯,碰腳流入下一道工序.
?????? 4、注意操作員工雙手及操作工具、設備衛生,確保產品清潔 浸焊、切腳、波峰焊作業指導書
? 一、生產用具、原材料焊錫爐、排風機、空壓機、夾子、刮刀、插好元器件的線路板、助焊劑、錫條、稀釋劑、切腳機、斜口鉗、波峰焊機.
? 二、準備工作
?????? 1、按要求打開焊錫爐、波峰焊機的電源開關,將溫度設定為255-265度(冬高夏低),加入適當錫條.
?????? 2、將助焊劑和稀釋劑按工藝卡的比例要求調配好,并開起發泡機.
?????? 3、將切腳機的高度、寬度調節到相應位置,輸送帶的寬度及平整度與線路板相符,切腳高度為1-1.2mm,將切腳機輸送帶和切刀電源開關置于ON位置.
?????? 4、調整好上、下道流水線速度,打開排風設備.
?????? 5、檢查待加工材料批號及相關技術要求,發現問題提前上報組長進行處理.
?????? 6、按波峰焊操作規程對整機進行熔錫、預熱、清洗、傳送調節速度與線路板相應寬度,直到啟動燈亮為止.
? 三、操作步驟
?????? 1、用右手用夾子夾起線路板,并目測每個元器是否達到要求,對不達到要求的用左手進行矯正.
?????? 2、用夾子夾住插好件的線路板,銅泊面噴少許助焊劑,用刮刀刮去錫爐錫面上的氧化層,將噴好助焊劑的線路板銅泊面浸入錫爐,線路板板材約浸入0.5mm,浸錫時間為2-3秒.
?????? 3、浸好錫后,手斜向上輕提,并保持平穩,不得抖動,以防虛焊、不飽滿.
?????? 4、5秒后基本凝固時,放入流水線流入下一道工序.
?????? 5、切腳機開始進行切腳操作,觀察線路板是否有翹起或變形.
?????? 6、切腳高度為1-1.2mm,合格后流入自動波峰焊機
?????? 7、操作設備使用完畢,關閉電源.
? 四、工藝要求
?????? 1、 助焊劑在線路板焊盤上要噴均勻.
?????? 2、上錫時線路板的銅板面剛好與錫面接觸0.5mm即可,不得有錫塵粘附在線路板上.
?????? 3、不得時間過長、溫度過高引起銅鉑起泡現象,錫爐溫度為255-265度(冬高夏低),上錫時間2-3秒.
?????? 4、焊點必須圓滑光亮,線路板必須全部焊盤上錫.
?????? 5、保證工作臺面清潔,對設備定時進行記錄.
? 五、注意事項
?????? 1、焊接不良的線路必須重焊,二次重焊須在冷卻后進行.
?????? 2、操作過程中,不要觸碰錫爐,不要讓水或油漬物掉入錫爐中,防止?fàn)C傷.
?????? 3、助焊劑、稀釋劑均屬易燃物品,儲存和使用時應遠離火源,發泡管應浸泡在助焊劑中,不能暴露在空氣中.
?????? 4、若長期不使用,應回收助焊劑,密閉.發泡管應浸在盛有助焊劑的密閉容器中.
?????? 5、焊接作業中應保證通風,防止空氣污染,作業人員應穿好工作服,戴好口罩.
?????? 6、鏈爪清潔儲液箱體應經常添加與定期更換,液面高度為槽高的1/2—2/3處,注意調整毛刷與鏈爪間隙.
?????? 7、換錫時,注意操作員工安全,避免燙傷.
?????? 8、經常檢驗加熱處導線,避免老化漏電.
?????? 9、注意檢查錫液面,應不低于缸體頂部20mm.
? 補焊作業指導書
? 一、生產用具、原材料 電烙鐵、鑷子、斜口鉗、錐子、支架、切腳好的線路板、焊錫絲、功率表、調壓器、測試架、鎮流器、毛管
? 二、準備工作
?????? 1、插上電烙鐵電源.
?????? 2、連接好功率計、調壓器、測試架、毛管線路.
?????? 3、打開功率計電源開關,調節到文件規定電壓值.
? 三、操作步驟
?????? 1、目視法查看元器件平整度,漏插、錯插及損傷情況,若發現有批量缺陷,立即向組長匯報.
?????? 2、斜口鉗將切腳高度超過1-1.2mm的管腳剪平.
?????? 3、檢查線路板,用烙鐵將虛焊短路、斷路、虛焊、錯焊、連焊等不良焊點焊好.用錐子將需要開孔的燈絲孔、電源線孔打開.
?????? 4、對未到位的元器件扶正.
?????? 5、清潔線路后,將鎮流器定位槽對準測試架上的定位針,并用適度力垂直下壓鎮流器,點亮燈,檢測燈電性能,將不符合要求的鎮流器挑出.
?????? 6、將檢驗合格的鎮流器排放整齊的放入周轉箱,并清楚填寫好標色卡.
? 四、工藝要求
?????? 1、剪腳后的元件腳長度為1-1.2mm.
?????? 2、線路板不得有短路、斷路、虛焊、少焊、銅箔脫落、堆錫現象.
?????? 3、元件不得有歪斜現象.
?????? 4、補焊時采用0.8mm的焊錫絲.
?????? 5、對過高元件,如工字型電感、電解、三極管焊盤必須補焊到飽滿.
?????? 6、電烙鐵在焊盤上停留時間不能太長,在2秒左右,整流器輕拿輕放、不能用電烙鐵戳或挑線路板元器件、焊盤,以免損傷器件及板子.
?????? 7、每測試5000個鎮流器更換一支測試燈管,測試前燈管先燃點至少10分鐘.
?????? 8、測試時,功率表輸出端必須安全防止,地板使用絕緣材料填起.
?????? 9、測試回路串聯短路燈泡.
?????? 10、完工后清理好臺面工作現場,關閉使用電源.
? 五、注意事項
?????? 1、補焊烙鐵、功率表輸出電源測試端注意放置,防止事故發生.
?2、發現電參數異常時,及時與技術部?jī)x器校對,避免誤判.

　　涂裝線工藝流程分為：前處理、噴粉涂裝、加熱固化。管理這一流程，需要注意以下幾點：
?　　(1)涂裝線前處理工段的生產管理
　　前處理有手動簡易工藝和自動前處理工藝，后者又分自動噴淋和自動浸噴兩種工藝。工件在噴粉之前必須進行表面處理去油去銹。在這一工段所用藥液較多，主要有除銹劑、除油劑、表調劑、磷化劑等等。
?　　在涂裝生產線前處理工段或車間，第一要注意的就是制定必要的強酸強堿購買、運輸、保管和使用制度，給工人提供必要的保護著裝，安全可靠的盛裝、搬運、配置器具，以及制定萬一發生事故時的緊急處理措施、搶救辦法。其次，在涂裝生產線前處理工段，由于存在一定量的廢氣、廢液等三廢物質，所以在環保措施方面，必須配置抽氣排氣、排液和三廢處理裝置。
?　　前處理過的工件質量，由于前處理液及涂裝生產線工藝流程不盡相同，其質量當有差異。處理較好的工件，表面油、銹去盡，為了防止短時間內再次生銹，一般應在前處理后幾道工序，進行磷化或鈍化處理：在噴粉前，還應將已磷化的工件進行干燥，去其表面水分。小批量單件生產，一般采用自然晾干、曬干、風干。而對于大批量之流水作業，一般采取低溫烘干，采用烘箱或烘道。
?　　(2)噴粉涂裝的組織生產
?　　對于小批量工件，一般采取手動噴粉裝置，而對于大批量工件，一般采用手動或自動噴粉裝置。無論是手動噴粉或自動噴粉，把住質量關是非常重要的。要確保被噴工件著粉均勻、厚度一致，防止薄噴、漏噴、擦落等缺陷。
?　　在涂裝生產線這一工序，還應注意工件之掛鉤部分，在進入固化之前，應盡可能將附著其上的粉末吹掉，防止掛鉤上之多余粉末固化，有的對固化前去掉余粉確有困難時，應及時剝離掛鉤上已固化之粉膜，從而確保掛鉤導電良好，以利下批工件易于著粉。
?　　(3)涂裝線固化工序生產管理
　　這一工序應注意的事項有：噴好的工件，如果是小批量單件生產，進固化爐前注意防止碰落粉末，如有擦粉現象，應及時補噴粉末。烘烤時嚴格工藝及溫度、時間控制，切實注意防止色差、過烘或時間過短造成固化不足。
?　　對于大批量自動輸送的工件，在進烘道前同樣要仔細檢查是否漏噴、噴薄或局部擦粉現象，如發現不合格件，應把好關防止進入烘道，盡可能取下重噴。如個別工件因薄噴不合格，在固化出烘道后可以重噴再次固化。

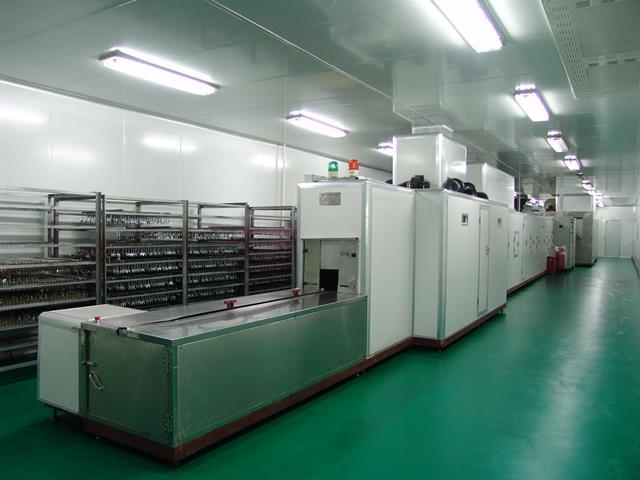

具體操作過程如下:

　 　1、投入產品：把被涂物放到插件上開始工作
?　　2、靜電除塵：把注塑時帶來的油質，灰塵除掉
?　　3、預熱：為了更好的上色給被涂物一點溫度
?　　4、底漆噴涂：把塑料本身的顏色覆蓋，為生產要求顏色先底色噴涂
?　　5、烘干：通過隧道里的IR區的溫度，進行半干狀態，為下一道噴涂作準備
?　　6、表面噴涂：噴要求上色的顏色
?　　7、溜平干燥：通過隧道進行溜平，烘干
?　　8、UV噴涂固化：和UV涂料搭配利用UV365nm光線中涂料要求的照色量（800~1200mj）進行瞬間固化
?　　9、出貨并檢查包裝

產品簡介

線條自動噴漆機是細長條工件的表面噴涂而開發的專用噴涂設備。其自動化程度高、噴涂表面均勻、漆膜厚度控制精確、生產效率高，具有很高的性價比。適用UV、PU、PE、NC等多種油漆，配備油漆回收裝置。全封閉噴室設計，過濾進排風系統避免了灰塵與雜質的進入，使噴涂表面質量更高。

產品用途

適用于長為：600-3000mm，寬為：10-400mm，高為：3-80mm的條狀直線形門框、門線針對PU、NC、UV油漆進行連續、自動化的噴漆作業，噴漆完成后即進入流水式干燥房?jī)?nèi)進行干燥——其干燥的程度要根據具體的油漆種類來決定

產品特點

1. 機器輸送速度穩定，噴漆效果非常均勻、統一；
2. 能夠進行連續、自動化的噴涂，生產效率高、節省時間。
3. 本機用電腦檢測系統和高效節省涂料的噴槍結合使用，大大減少油漆的損耗，節約油漆成本。
4. 機器配置一套原裝進口噴槍系統，霧化效果細膩而均勻，適合了絕大部份油漆的噴涂要求。
5. 機器更換油漆比較方便快捷，不需要比較長的時間進行清理。
6. 機器配置油漆回收系統，更大程度上節省油漆的損耗（回收的油漆能否利用，還需根據油漆的種類和特性來決定）。
7. 噴涂產生的廢氣機器自動處理，減少環境污染，有助于保持噴漆環境的潔凈。
8. 本機便于操作，維護成本較低。
9. 機器投資成本較低，適合大中小企業的實際生產需要

　　噴涂設備也稱涂裝設備。具體定義對金屬和非金屬表面覆蓋保護層或裝飾層的專用工具。噴涂設備是在改革開放后，是在工業技術的發展自動化越來越普遍的環境中的產物。隨著自動化的程度越來越高，噴涂生產線的應用也越來越廣泛，并深入到國民經濟的多個領域。現市場上的噴涂設備按照自動化程度可分為：手動噴涂設備、半自動噴涂設備和全自動噴涂設備三種。

發展歷史

　　在我國古代，人們很早就能使用天然的染料對衣服，瓷器，進行染色。可以說當時使用的噴涂工具是毛筆，人工。
隨著工業技術的發展，單純的手工已經無法滿足市場的需求，噴涂已由手工向工業自動化方向發展，而且自動化的程度越來越高，所以噴涂生產線的應用也越來越廣泛，并深入到國民經濟的多個領域。在我國特別是改革開放已后，噴涂設備取得了長足發展

分類

　　從噴涂材料的素材分為四種：五金件噴涂設備,塑膠噴涂設備,木器噴涂設備,瓷器噴涂設備
從自動程度分為：手動噴涂設備及 自動噴涂設備
從噴涂的油料分為：油漆噴涂設備 粉末噴涂設備
